Artists easel – Plans and Instructions
An artists easel is a freestanding, three-legged frame structure, usually made of wood, which is used by an artist to hold a canvas upright while it’s being worked on, or to exhibit the piece of artwork.
This artists easel is big, solid and bulky. It stands 2000mm (6′ 8″) high.
I first made it some six years ago under the directions of my cughters. Wtedy myślałem, że jest uciążliwy. Jednak przeszła wszystkie próby, wytrzymała próbę czasu i stała się ulubionym narzędziem malarskim młodego artysty.
Pomogła w stworzeniu wielu obrazów i do dziś jest dobrze używana.
Przewiń na dół strony, aby zobaczyć niektóre z obrazów, które powstały na tej sztalugach.
Wymagane materiały
– tarcica 75×50 (2×3) – 2 kawałki na 2065mm (82 3/8″) i 1 kawałek na 2025mm (81″).
– Tarcica 100×50 (2×4) – 1 sztuka na 1200mm (4ft).
– Sklejka 18mm (3/4″) – 1 sztuka 1200×825 (48″x 33″)
– Śruby karetki 10mm (3/8″) – 2 sztuki na 170mm (7″) i 1 sztuka na 125mm (5″).
– Dłoń pełna gwoździ 60mm (2 1/2″) i trochę kleju do drewna.
Uwaga: Jeśli nie można uzyskać materiału 75×50 (2×3), można go wyrwać z materiału 150×50 (2×6).
Można go również zastąpić materiałem 50×50 (2×2) dla wersji bardziej płaskiej lub 100×50 (2×4) dla wersji mocniejszej.
Użyj impregnowanej tarcicy, ocynkowanych śrub i ocynkowanych gwoździ jeśli sztaluga ma być używana i pozostawiona na zewnątrz.
As well as this free online version, You can also purchase this plan in downloadable PDF file, print-friendly and in clean copy (free of ads) for only $5.00. Click here to purchase.
The plans can be purchased online and immediately downloaded to your computer.
Instructions
Step 1. Przytnij elementy

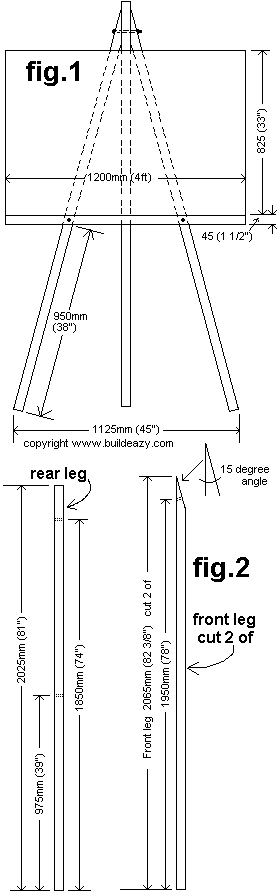

Dwie przednie nogi o długości 2065mm (82 3/8″). Odmierzyć 1950mm (78″) od dołu obu przednich nóg i wywiercić otwór 10mm (3/8″) przez stronę czołową (najszerszą) pod kątem prostym do cięcia pod kątem. Patrz rys.2 na rysunku planu poniżej.
Przyciąć tylną nogę na długość 2025mm (81″). Wywiercić dwa otwory 10mm (3/8″) przez przednią (najszerszą) stronę, jeden w górę 975 (39″) od dołu i drugi w górę 1850mm (74″).
Wytnij poziomą poprzeczkę o długości 1200mm (4ft).
Wytnij płytę nośną ze sklejki 18mm (3/4″) o długości 1200 (48″) x szerokości 825 (33″).
Krok 2. Montaż nóg
Ułóż trzy nogi na ziemi z tylną nogą na środku.
Wyrównaj otwory w górnych częściach nóg.
Przełóż śrubę przez otwory i luźno umieść podkładkę i nakrętkę na końcu śruby.
Rozłóż dwie przednie nogi na dole, aż będą oddalone od siebie o 1125 mm (45″). Patrz rys. 1.
Zakręcić nakrętkę.
Krok 3. Zakończenie montażu
Przy zespole nóg nadal leżącym na podłożu, z górnymi częściami nóg przykręconymi razem i dolnymi częściami rozstawionymi na odległość 1125 mm (45″), następnie wyśrodkować, wywiercić i przykręcić poziomą poprzeczną belkę do przednich nóg 950 mm (38″) od dołu każdej przedniej nogi. Patrz rys.1.
Przykleić i przybić płytę nośną ze sklejki do przednich nóg, ustawionych jak pokazano na rys.1. Upewnić się, że klej znajduje się między dolną krawędzią płyty nośnej a poziomą poprzecznicą.
Krok 4. Postaw i zwiąż
Postaw sztalugę pionowo i rozłóż nogi tak, aby sztaluga znalazła się pod dogodnym kątem.
Dodaj linę, aby sztaluga nie rozsuwała się dalej. Przełóż jeden koniec liny przez otwór w tylnej nodze i zawiąż.
Przywiąż drugi koniec liny do śruby z uchem przymocowanej do tylnej części poprzecznicy. To wszystko! Idź i maluj.
Obrazy
Poniżej znajdują się niektóre z obrazów, które powstały na tej sztalugach.
Wymiar płyty nośnej ze sklejki na sztalugach to 1200mm (4ft) szerokości x 825mm (48″x 33″), więc da to perspektywę co do rozmiaru obrazu.
Painting above is 'Girl sleeping’ painted by Roseanne and Jacqui Kenny
Painting above is 'Girl resting’ painted by Roseanne and Jacqui Kenny
Painting above is 'Girl standing’ painted by Roseanne i Jacqui Kenny
Obraz powyżej to 'Girl walking’ namalowany przez Roseanne Kenny
Obraz powyżej to 'Tree’ namalowany przez Angela Kenny
Obraz powyżej to 'Surf wave’ namalowany przez Angela Kenny
