Synopsis: Aドーマーは、小屋裏や犬小屋のドーマーに代わる急勾配のドーマーで、下の家の外壁と同じ平面で建てられています。 ここでは、3つのドーマーを持つ家のAドーマーのフレームについて説明しています。
ニューイングランドの海岸に建つ多くの家は、屋根の下に軽くて風通しのよい居住空間を確保するためにドーマーを使用しています。 急勾配の屋根を持つAドーマーは、このスタイルの魅力的なアプローチといえるでしょう。
Aドーマーとは
Aドーマーが他のドーマーと異なる点は、妻壁が下の家の外壁と同じ平面で建てられていることです。 また、屋根に埋め込まれていない状態でも見栄えがする唯一のドーマーです。 急勾配の屋根の場合、Aドーマーは床面積を最小限に抑えますが、高い窓や興味深い大聖堂のような天井のディテールを持つことができます。
Aドーマーの屋根全体は家の主屋根と谷を形成しているため、チーク、コーナーボード、サイドから屋根へのフラッシングなど、通常のドーマーのディテールは問題ない。
最初の施工は犬小屋ドーマーと同じ
他のドーマーと同様に、まず大屋根を組みます。 破風を起こし、棟木を立て、ドーマーのために残した開口部を縁取る二重、三重の共垂木を設置します（「共垂木の切断と設置」）。 今回のドーマーは、外壁から内側に張り出した高さ5ftのニーウォールによって支えられており、そのニーウォールを下部の天井の梁が支えています。
Aドーマーの妻壁は下壁と面一なので、隣接する共通垂木はその尾を外壁板と面一に切り落とさなければならない。 ドーマーのピッチと膝壁の高さによる三角測量で、どの共通垂木を平らに切り落とし、どの共通垂木をフルテールにしてドーマーの間の筋交いを運ぶ必要があるかがわかりました
次に、ドーマーの妻面をフレーミングします。 床下から天板と底板、そしてキングスタッドに線を入れ、その線に合わせて壁を組み、持ち上げる（「破風上げ」）という、正妻上げのミニチュア版です。 この狭いドーマーには、このカットが8つほどしかないので、スタッドを端に重ねてギャングカットすることでカットを量産しました。 9132>
次に、図面からドーマーの棟の高さを割り出し、ドーマーの両側の二重の共垂木の間にヘッダーを設置しました。 ヘッダーの両端を支えるハンガーを釘で打ち込みます。 妻板が垂直になるようにした後、棟木を切断し、並べ、釘で固定しました。 次に、パターン垂木（尾なし）を作ってテストし、ドーマーの各妻に垂木を1組ずつセットしました。 この妻垂木の下には、膝壁の外側に短いスタッドを切断して取り付け、シージング用の釘打ちと、共通垂木の端部をドーマーの妻垂木に結びつける方法をとりました。 垂木を設置した後、母屋からドーマーの妻面に下地を延長しました。

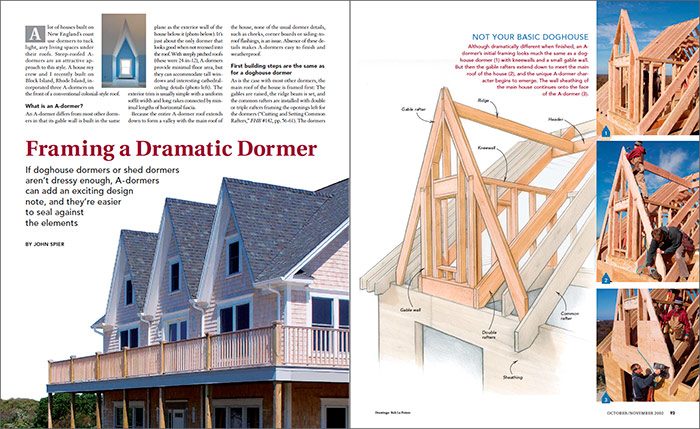

Fine Homebuilding #150より
劇的なドーマーを組み立てるための写真や情報は、下の「PDFを見る」ボタンをクリックしてご覧ください。
